เครื่องม้วนเซาะร่อง V แบบแมนนวลเครื่องตัดโลหะแผ่นระบบการควบคุม H4C
จัดหาเครื่องเซาะร่อง V แผ่นซีวีซี V groover เครื่องตัด V

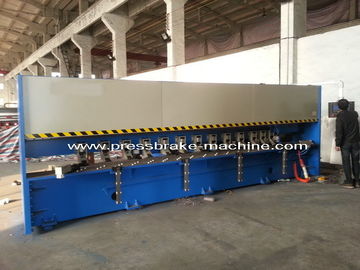

CNC V เครื่องเซาะร่อง describle
อุปกรณ์ของเขาคือ CNC V Groover Machine สำหรับโลหะแผ่นทั้งหมด มันใช้ระบบซีเอ็นซีขั้นสูงและการออกแบบที่เป็นนวัตกรรมใหม่ด้วยข้อดีของความแม่นยำในการประมวลผลสูงใช้งานง่ายไม่มีเสียงดังรบกวนไม่มีการสั่นสะเทือน
และอื่น ๆ มันถูกใช้กันอย่างแพร่หลายในแผ่นโลหะ V- ร่องร่อง U และการประมวลผลร่องผิดปกติอื่น ๆ (รวมถึงสแตนเลส, อลูมิเนียม, แผ่นอลูมิเนียม, ทองแดง, เหล็ก, พลาสติก, ไม้, แผ่นอะคริลิคและแผ่นพิเศษอื่น ๆ ) โดยเฉพาะอย่างยิ่งมันใช้ได้กับการประมวลผล V-groove
ของแผ่นโลหะก่อนดัด
พารามิเตอร์เครื่องแผ่นร่องวี
แม็กซ์ ความกว้างของแผ่นเหล็กที่จะบาก: | 1230mm |
แม็กซ์ ความยาวของเหล็กแผ่นที่จะบาก | 3200mm |
ความหนาสูงสุดของแผ่นเหล็กที่จะบาก: | 4.0mm |
นาที. ความหนาของเหล็กแผ่นที่จะบาก | 0.6mm |
แม็กซ์ ระยะทางของการ fedding ด้านหลัง | 1230mm |
ความละเอียดของการเคลื่อนที่ของใบมีด | 0.001mm |
แม็กซ์ ความเร็วในการตัด | 15-400m / นาที |
แม็กซ์ ระยะทางของการเคลื่อนย้ายผู้ให้บริการเครื่องมือ (ขึ้นและลง) | 100mm |
ความละเอียดของการเคลื่อนที่ของเครื่องมือระยะทาง | 0.001mm |
แม็กซ์ ระยะทางของการเลื่อนกรอบเลื่อน | 3200mm |
ข้อผิดพลาดชิ้นงานภายใน 3200 มม | ± 0.05mm |
นาที. ระยะทางของขอบ V-trough | 15mm |
ความแม่นยำของตำแหน่ง: | ± 0.05mm |
มอเตอร์ของเบลดบีน (การเคลื่อนที่ซ้ายและขวา) | 4.4Kw |
ช่วงแรงดันเส้นทางก๊าซ | 0.6Mpa |
มิติ: | 4550 * 2300 * 16070 (มิลลิเมตร) |
น้ำหนักรวม | 9000kg |
3mm แผ่นวีเครื่อง groovign Contrusction
อุปกรณ์นี้ใช้บอลสกรูลูกแหลมขนาดใหญ่และเซอร์โวมอเตอร์ที่มีแรงบิดสูงเป็นตัวขับเคลื่อนหลักซึ่งทำให้มีดมีเสถียรภาพมากขึ้นและเร็วขึ้นเมื่อประมวลผล
โต๊ะทำงานของแผ่นที่มีความแข็งแรงสูงเนื่องจากพื้นผิวทำให้ชิ้นงานไม่สึกหรอในการตัดเฉือน
แผงควบคุมที่มีลำตัวที่ปรับได้ในระหว่างกิจกรรมชิ้นงานทำให้ชี้ไปที่ความแม่นยำของ mesa ทุกบิตในระยะ 0.02 มม. ที่อยู่ภายใน
อุปกรณ์ที่ใช้การตั้งโปรแกรมอินเตอร์เฟซ PLC แบบคนเครื่องจักรช่วย
บุคลากรที่ปฏิบัติงานง่ายต่อการเข้าใจและค้นหาอย่างถูกต้อง
ส่วนประกอบและชิ้นส่วน
ระบบไฮดรอลิก: H4C DELTA Taiwang
เซอร์โวมอเตอร์: DELTA Taiang
การไฟฟ้า: เยอรมนี Schnerdei / Omron;
บอลสกรู: HINWING Taiwang
คู่มือการเชิงเส้น: HINWING Taiwang
ระบบระบายความร้อน: Beiqier เยอรมนี
มอเตอร์: เย็บเยอรมนี
แรงดันลม: AIRTAC เยอรมัน
บริการของเรา
ก่อนการจัดส่งเราจะติดตั้งและปรับเครื่องทำการทดสอบเพื่อ
ให้ทุกอย่างเป็นไปด้วยดีเมื่อเครื่องพร้อมในโรงงานของลูกค้า
หากคุณต้องการความช่วยเหลือของเราเราสามารถจัดให้วิศวกรของเราไปยังโรงงานของคุณ
และสอนคนงานของคุณวิธีการใช้งานเครื่องรับประกัน 1 ปีในระหว่าง
ระยะเวลาถ้าเครื่องเสียเนื่องจากปัญหาคุณภาพเราสามารถส่งไฟฟ้า
อะไหล่พร้อมฟรี
หน่วยให้อาหารของสแตนเลสบนเครื่องเซาะร่อง V 6 มม. แผ่น CNC
