4000m ยาว CNC Tandem Press Brake เครื่องมือเครื่องจักร Single V ด้านล่าง Die Bend 5 มม

เครื่องเบรคปริส คืออะไร

et me ให้คุณภาพรวมรายละเอียดมากขึ้นของเครื่องยนต์บราคดัน:
เครื่องเบรคพรีส (Press Brake) คือ เครื่องมือเครื่องจักรสําหรับการแปรรูปโลหะที่ใช้ในการบิดแผ่นโลหะหรือวัสดุอื่น ๆ

มันประกอบด้วยสตั๊ดล่าง (หรือเตียง) และสตั๊ดบนเคลื่อนที่ (หรือ ram) ที่ใช้แรงในการบิดวัสดุ

ในรูปร่างที่ต้องการ
ส่วนประกอบสําคัญของเครื่องบราคดัน ได้แก่
กรอบ: กรอบที่ใช้งานหนักให้การสนับสนุนโครงสร้างสําหรับเครื่อง
แรม (ram): เป็น หน่วยที่เคลื่อนไหว ที่ ใช้ พลัง การ บิด โดย ใช้ เครื่อง ไฮดรอลิก, ไฟฟ้า หรือ เครื่องจักรกล
เตียง: เครื่องยืดที่อยู่ตรงที่ล่างที่รองรับชิ้นงานระหว่างบิด
Backgauge: ปิดที่ปรับได้ ที่ตั้งชิ้นงานไว้อย่างแม่นยําสําหรับแต่ละโค้ง
เครื่องมือ: เครื่องมือที่เปลี่ยนได้ หรือเครื่องมือที่ให้รูปแบบการบิดที่ต้องการ
การควบคุม: อินเตอร์เฟซสําหรับการเขียนโปรแกรมและควบคุมกระบวนการบิด, มักมีความสามารถ CNC.

จําหน่าย CNC ไฮดรอลิก เครื่องบรางและไฮดรอลิก เครื่องนอน

ขนาดของแกรต FAGO บนเครื่องบรานส์ CNC:

กําหนดการ Grating มักจะใช้ในระบบ servo ปิดวงจรของ CNC เครื่องมือเครื่องจักรบราค

สามารถใช้ในการตรวจจับการขยับเส้นตรงหรือขยับมุม สัญญาณผลิตที่วัดคือผลักดันดิจิตอล

ซึ่งมีลักษณะของระยะการตรวจสอบที่ใหญ่ ความแม่นยําในการตรวจสอบที่สูง และการตอบสนองที่รวดเร็ว

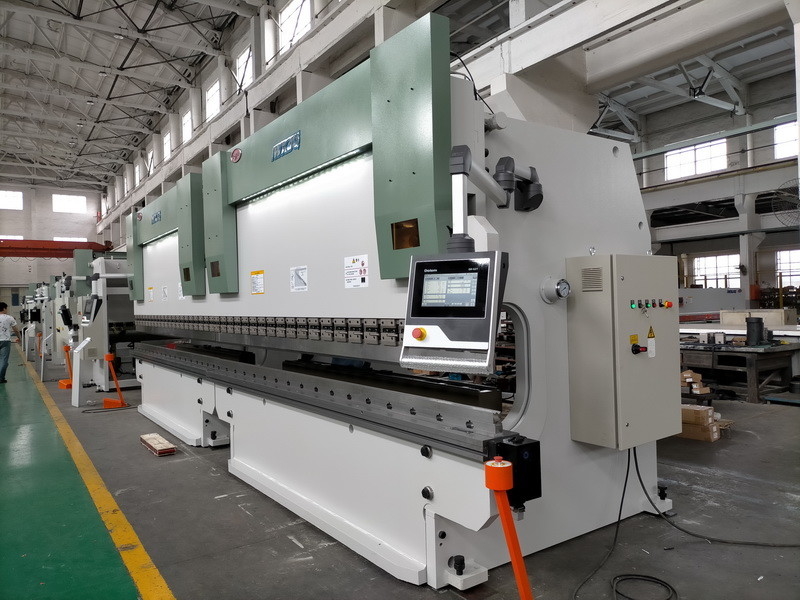

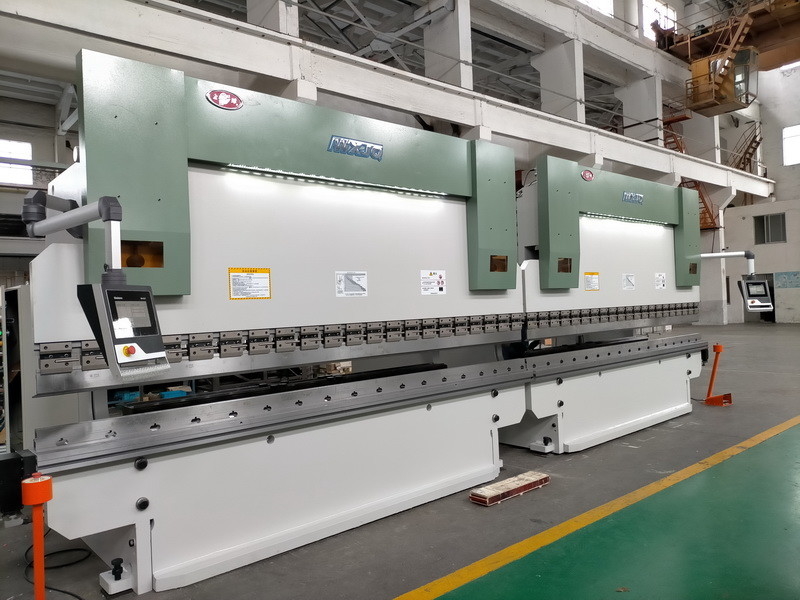

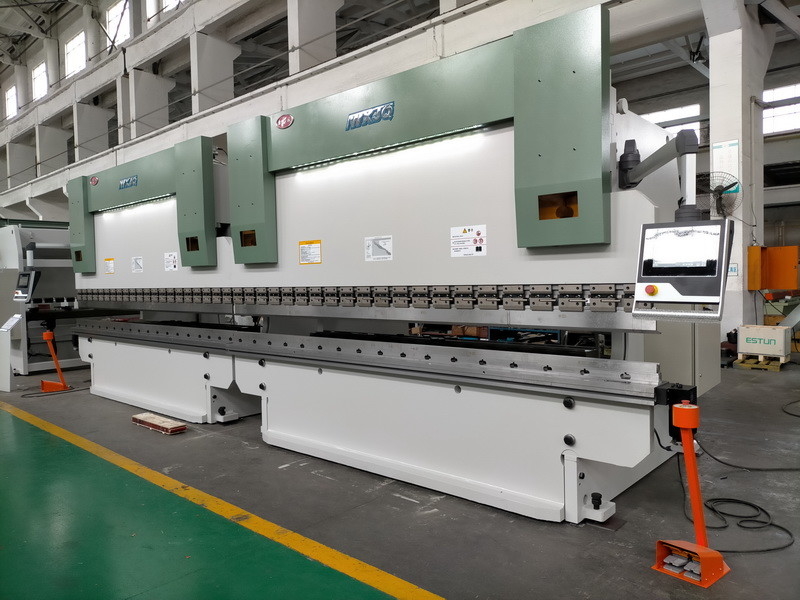

 หลักการของเครื่องบราง CNC Tandem Press:

เลือกสอง WE67K-ซีรีส์ CNC เตรียมเบรคกับรายละเอียดเดียวกันและตั้งค่าเครื่องจักรคู่

การเชื่อมโยงของเครื่องมือสองเครื่องสามารถแปรรูปชิ้นงานยาวและหนา

เครื่องมือสองเครื่องยังสามารถใช้ได้แยกแยกในเวลาเดียวกัน

แผนการปรับปรุงความสม่ําเสมอ ใช้กลไกการปรับปรุงความสม่ําเสมอ

ไฮดรอลิกเซอร์โวและการหยุดเครื่องจักรกล การเดินของสไลเดอร์บนและตําแหน่งของกรอบยึดหลัง

ปรับไวโดยมอเตอร์ ปรับดีด้วยมือ จอควบคุมเลขอิเล็กทรอนิกส์ WE67K แบบไฟฟ้าไฮดรอลิก

servo เครื่องบิด CNC สามารถเชื่อมต่อโดยเครื่องจักรหลายเครื่อง.

ใช้สําหรับการใช้งานปฏิกิริยาของแผ่นยาวและหนาและชิ้นงานยาวและสั้น

ด้วยความดันเดียวกัน มันมีข้อดีในราคาที่ชัดเจน ภายใต้การปรับแต่งเดียวกัน ซึ่งสามารถประหยัดค่าใช้จ่ายในการใช้งาน

สําหรับลูกค้า

เครื่องมือเครื่องจักรแปรง CNC ข้อมูลเทคนิค


เครื่องบิดแผ่น CNC เครื่องบิดแผ่น คุณสมบัติ
Synchro Press Brake Machine ใช้ไฮดรอลิกที่ทันสมัย (Bosch-Rexroth หรือ
Hoerbiger) และอิเล็กทรอนิกส์ (Telemecanique, Merlin Gerin Legrand, Siemens)
การควบคุมที่แม่นยําของกระบวนการบิด
สร้างจากเหล็ก โมโนบล็อกที่เชื่อมต่อ, บรรเทาความเครียดหลังจากเชื่อมและแปรรูป
โดยไม่ต้องปรับตําแหน่ง เพื่อรับประกันความแม่นยําของเครื่องจักร
การโค้ง
พิสตันเป็นเหล็ก forgings, การบดแม่นยําและ micropolished สําหรับยาว
อายุการผลิต เครื่องดันสับซ้อน เป็นเครื่องยางสองกลมที่ลดลง
เครื่องเบรคสับไฮดรอลิก (แกน Y1 ∼ Y2) และประกอบด้วย:

องค์ประกอบหลักสําหรับเบรค CNC ทันเดมเพรส
1. ความสอดคล้องกับ CE รวมถึงเครื่องป้องกันแสง AKAS
2. การปรับสynchronousness ธ อร์โดยใช้สกัดเส้นและวาล์วสัดส่วน
3Delem Angle Programming Control หรือระบบ ESA
4.แกน Y1 + Y2 + X ตามมาตรฐาน การอัตโนมัติการระบุแกนในการเริ่มต้น
5. ยูโรเปียน (ระบบ) ยอดและล่าง เครื่องมือ clamping
6. เครื่องมือด้านบนคอก๊อสเนคที่แข็งแรงและเครื่องมือด้านล่าง 4-V die
7. มอเตอร์เซอร์โวขับเคลื่อนเกมวัดด้านหลังบนสกรูลูกกลม (=แกน X)
8. โต๊ะ crooning / เบน clamping กับ anti deflection wedges
8. ป้องกันด้านข้างและด้านหลังและสวิทช์ล็อคความปลอดภัย

อุปกรณ์เสริมสําหรับเบรคเครือ CNC ไฮดรอลิก 100t:
1การควบคุมแกนเพิ่มเติมเช่น X1, X2, R1, R2, Z1 และ Z2
2Delem 65, 66, 69 และ Cybelec 80, 1200, รุ่น Modeva
3ช่องคอที่ใหญ่ขึ้น เปิดแสงกลางวันสูงขึ้น เป็นต้น
4. รวดเร็วมือหรือไฮดรอลิก Top เครื่องมือ clamping
5. กล่องนิ้วมือทั่วไปเพิ่มเติม
6. ระบบหล่อลื่นแบบมีมอเตอร์กลาง

อุปกรณ์เสริมสําหรับ เครื่องบราคดัน:

• หนุนแขนด้านหน้า 3 ชิ้น
• โบลท์แอนเกอร์ 4 ชิ้น
• เกลือบางชิ้น
• เครื่องซักผ้า ชิ้นส่วน
• ปืนน้ํามัน 1 ชิ้น
• เบาะเท้า 1 ชิ้น

การเจาะด้านบนและการเจาะด้านล่างสําหรับเบรคกดไฮดรอลิก:

• การเจาะด้านบนแบบมาตรฐาน สามารถตัดความยาว 500 มม หรือปรับแต่งได้
• ขอบของการเจาะคือ HCR 45-50 หลังจากการรักษาความร้อน
• ใช้สล็อปด่วนที่มีมงกุฎที่หลบหนีเพื่อยึดการเจาะ
• Multi Vee ด้านล่าง die เพื่อบิดแผ่นความหนาที่แตกต่างกัน
• ตะกรุดด้านล่างคือ HB190-260 หลังจากการรักษาด้วยความร้อน

เครื่องเบรคเซอร์โพส = ประหยัดพลังงาน = เครื่องเบรคเซอร์ไฮดรอลิก CNC
เครื่องเบรคดันไฟฟ้า ไฮดรอลิก
5 ถึง 14+ แกน CNC • 110, 150, 195 ตัน • ความยาวโค้ง 8' ถึง 10'
เครื่องเบรคเซอร์โฮดรอลิกของเรา เป็นเครื่องบิดโลหะที่ประสิทธิภาพสูง มีการใช้พลังงานต่ํากว่า 66%

การเคลื่อนไหว Ram บนเบรค servo ของเราคือ

ขับเคลื่อนโดยมอเตอร์ "ไฟฟ้า" AC Servo ขับเคลื่อนน้ํามันไฮดรอลิก "ตามความต้องการ" ตามปั๊มความเร็วแปร

เบรกเซอร์โวเพรสของเราบรรลุค่าใช้จ่ายที่ต่ํากว่าในส่วนหนึ่งโดยการใช้บริการที่มีความซับซ้อนสูงของเรา

เทคโนโลยีที่ทําให้พลังพลังงานของอิเล็กทรอนิกส์ พลังงานไฟฟ้า และไฮดรอลิกส์

คุณจะไม่พบเบรคที่เงียบเงียบ ประหยัดพลังงาน หรือมีความแม่นยํามากกว่านี้

ดาวน์โหลดหนังสือพิมพ์ที่นี่
เครื่องบราง CNC ไฮดรอลิก

ภาพสําหรับเบรค CNC ไฮดรอลิกเพรส
