ลักษณะโครงสร้าง

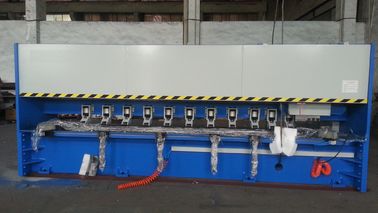

เครื่องบาก V นี้ประกอบด้วยฐานเครื่อง, คาน, ป้อมปืน, ระบบซีเอ็นซี
ระบบให้อาหารแรงดันอากาศ, ระบบอัดอากาศแบบเป่าเป็นต้นสำหรับ
โครงสร้างแนวตั้ง กรอบ, คานทำจากโครงสร้างชนิดกล่อง, ไฟไนต์
การออกแบบการเพิ่มประสิทธิภาพองค์ประกอบ ทั้งหมดเหล็กเชื่อมก่อนเครื่องกัดอย่างเต็มที่
รับประกันได้ว่าไม่มีช่องว่างระหว่างบอร์ดกับบอร์ดเชื่อมหลัง
แบ่งเบาบรรเทาเตาเพื่อขจัดความเครียดที่เหลือ, ความแข็งแกร่ง, ความแม่นยำที่ดี,
อายุการใช้งานนาน
การเคลื่อนไหวมีดที่เหลือไปข้างหน้า (Yshaft) ส่วนที่เหลือมีดขึ้น (เพลา Z)
การเคลื่อนไหว, การเคลื่อนไหวแรงดันไปข้างหน้า - หลัง (เพลา Y) ถูกควบคุม
โดยระบบ CNC, AC servo motor, บอลสกรูไดรฟ์ มันมีข้อดีของการสูง
ความแม่นยำในการควบคุมความแม่นยำของตำแหน่ง
โดยระบบการให้อาหารความดันอากาศตามความหนาแตกต่างกันของชิ้นงาน
พื้นผิวและแรงดันด้านฟีดแบบปรับตัวได้บนมลพิษและมีประสิทธิภาพ
รับประกันสภาพแวดล้อมและอุณหภูมิเป็นหนึ่งในมาตรการที่มีประสิทธิภาพ
มั่นใจในความแม่นยำและการทำซ้ำและความแม่นยำ
วัสดุเป่าลมอัดและระบบระบายความร้อนซึ่งสามารถป้องกัน
การตัดเศษเหล็กทำให้เกิดรอยขีดข่วนบนพื้นผิวของชิ้นงาน แต่ยังผ่านเครื่องมือ
ระบายความร้อนปรับปรุงอายุการใช้งานของเครื่องมือตัด
เพิ่มขึ้นในระบบป้อนแรงดันของเครื่องจักรในด้านเดียวกันของหลาย ๆ
เพื่อระบบเป่าอย่างมากให้แน่ใจว่าการเก็บขยะ
การแสดง
มีความมั่นคงมั่นคงคุณสมบัติการใช้งานที่สะดวก ฯลฯ
มีหลายพารามิเตอร์ - ระบบควบคุมมีความจุหน่วยความจำขนาดใหญ่ใช้งานได้สะดวก
S hafts ของการควบคุมสำหรับ 4 เพลา, ระบบเซอร์โวมอเตอร์ AC 3 เพลา, การควบคุม
ความแม่นยำสูง
ด้วยโครงสร้างการตัดมีด 4 ซึ่งสามารถปรับปรุงประสิทธิภาพการทำงาน
และสามารถ ปรับปรุงคุณภาพการตัดเฉือนของผลิตภัณฑ์
การใช้ระบบการเคลื่อนไหวของบอลสกรู, คู่มือการเชิงเส้นปรับปรุงเครื่อง
ความแม่นยำและความทนทาน
ระบบนิวเมติก :
การออกแบบระบบนิวแมติกโครงสร้างที่กะทัดรัดประสิทธิภาพการซีลที่แข็งแกร่ง
อายุการใช้งานนาน
นำเข้าอุปกรณ์นิวเมติก, ประสิทธิภาพการปิดผนึกที่ดี, เสียงต่ำ,
ตอบสนองอย่างรวดเร็วปรับตัวสภาพแวดล้อมที่ดี
ระบบควบคุมไฟฟ้า:
ส่วนประกอบไฟฟ้าสอดคล้องกับมาตรฐานสากลความปลอดภัยและความน่าเชื่อถือความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
การควบคุมไฟฟ้า adopts ตัวควบคุมโปรแกรมผู้ว่าการแปลงความถี่การดำเนินงานที่ไม่ติดต่อความปลอดภัยและความน่าเชื่อถืออายุการใช้งานนาน
ส่วนประกอบหลักของผลิตภัณฑ์แบรนด์ที่มีชื่อเสียงระดับโลก
เท้าความดันเท้าด้านข้าง:
เท้า presser โดยการรักษาดับไม่ใช่เรื่องง่ายที่จะเปลี่ยนรูป
ปรับแต่ง:
ตารางการทำงานที่ปรับเปลี่ยนได้หลังจากกระบวนการและกระบวนการพิเศษการปรับปรุงอย่างมาก
อายุการใช้งานเช่นตารางการดำเนินการที่ไม่เหมาะสมสถานการณ์ไม่สม่ำเสมอเครื่อง
มีฟังก์ชั่นของตารางซ่อมตนเอง
ข้อมูลทางเทคนิค
แม็กซ์ ความกว้างของแผ่นเหล็กที่จะบาก: | 1250mm |
แม็กซ์ ความยาวของเหล็กแผ่นที่จะบาก | 4500mm |
ความหนาสูงสุดของแผ่นเหล็กที่จะบาก: | 4.0mm |
นาที. ความหนาของเหล็กแผ่นที่จะบาก | 0.6mm |
แม็กซ์ ระยะทางของการ fedding ด้านหลัง | 1250mm |
ความละเอียดของการเคลื่อนที่ของใบมีด | 0.001mm |
แม็กซ์ ความเร็วในการตัด | 15-400m / นาที |
แม็กซ์ ระยะทางของการเคลื่อนย้ายผู้ให้บริการเครื่องมือ (ขึ้นและลง) | 100mm |
ความละเอียดของการเคลื่อนที่ของเครื่องมือระยะทาง | 0.001mm |
แม็กซ์ ระยะทางของการเลื่อนกรอบเลื่อน | 34500mm |
ข้อผิดพลาดชิ้นงานภายใน 3200 มม | ± 0.05mm |
นาที. ระยะทางของขอบ V-trough | 15mm |
ความแม่นยำของตำแหน่ง: | ± 0.05mm |
มอเตอร์ของเบลดบีน (การเคลื่อนที่ซ้ายและขวา) | 4.4Kw |
ช่วงแรงดันเส้นทางก๊าซ | 0.6Mpa |
มิติ: | 6150 * 2300 * 16070 (มิลลิเมตร) |
น้ำหนักรวม | 8500kg |
