คู่มือประสิทธิภาพสูง Guillotine Shear Guillotine Sheet Metal Cutter
-
เน้น
cnc เครื่องตัดกระดาษ
,แผ่นโลหะเครื่องตัดกระดาษ
-
ชื่อเครื่องตัดเหล็กแผ่นมาตรฐาน / ไฮดรอลิกกิโยตินเฉือน
-
ใบสมัครอุตสาหกรรมโครงสร้างเหล็ก
-
ความแข็งของใบมีดHRC 58
-
พลังของเครื่องจักร45KW
-
วัสดุของใบมีด96Si หรือ 6CrW2si
-
การปรับ baldeคู่มือด้วยมือล้อ
-
สถานที่กำเนิดWUXI จีน
-
ชื่อแบรนด์WXJQ
-
ได้รับการรับรองISO9001
-
หมายเลขรุ่นQC11Y-20X3200
-
จำนวนสั่งซื้อขั้นต่ำ1 ชุด
-
รายละเอียดการบรรจุพาเลทเหล็กและภาชนะบรรจุกรณีไม้: 20'GPX1,
-
เวลาการส่งมอบ30 วัน
คู่มือประสิทธิภาพสูง Guillotine Shear Guillotine Sheet Metal Cutter
ให้ไฮดรอลิกกิโยตินเฉือน, เครื่องตัดไฮดรอลิ, เครื่องตัดไฮดรอลิ, เครื่องกดเบรกแผ่น, CNC กดเบรก, กดเบรกควบคู่, เครื่องดัด
เครื่องตัดแผ่น 16x3200mm แนะนำ
- เครื่องตัด guilloine แผ่นนี้ adopts โครงสร้างการเชื่อมแผ่นเหล็กมีความแข็งแรงสูง
- และความทนทานที่ดี
- กรอบเชื่อมด้วยแผ่นเหล็กทั้งหมดและรับการรักษาเพื่อบรรเทาความเครียด
- โดยแบ่งเบาบรรเทา
- ไดรฟ์ไฮดรอลิกการคืนลำแสงมีดจะราบรื่นและรวดเร็วโดยถังไนโตรเจน
- การปรับแบบพกพาและรวดเร็วของช่องว่างใบมีดและค่าของช่องว่างคือ
- ระบุโดยดิจิตอลสะดวกและรวดเร็ว พร้อมกับการจัดแสงเพื่อเป็น
- จัดเรียงเมื่อตัด สามารถปรับจังหวะของลำแสงมีดในโหมด stepless
- รั้วป้องกันเพื่อความปลอดภัยในการดำเนินงาน
- อุปกรณ์แสดงผลแบบดิจิตอลสำหรับขนาดของเกจด้านหลังและเวลาการตัดที่มีให้
- ใบมีด monoblock รูปสี่เหลี่ยมผืนผ้ามีอายุการใช้งานยาวนานพร้อมคมตัด 4 ด้าน
- ใบมีดคาร์บอนสูงโครเมี่ยมคุณภาพสูงคุณภาพ D2
- ระบบกุญแจไฟฟ้าแบบยุโรปและวาล์วไฮดรอลิก
- ด้วยความน่าเชื่อถือที่ดีนำเข้าจากประเทศเยอรมนี
3200 มม. widht เครื่องตัดแผ่นอักขระ
1. โครงสร้างแผ่นรอยเชื่อมแผ่นถูกนำมาใช้กับการส่งไฮดรอลิ
และผลตอบแทนสะสมโดยทั่วไปใช้งานง่ายประสิทธิภาพที่เชื่อถือได้
และรูปลักษณ์ที่ดี
2. บ่งชี้โดยตัวบ่งชี้ไว้สำหรับการปรับใบมีดกวาดล้าง
เพื่อการปรับที่สะดวกและรวดเร็ว
3. อุปกรณ์ปรับแนวที่มีแสงและอุปกรณ์ควบคุมสำหรับการตัดสโต๊คบาร์
และลดแรงเสียดทาน
4. ลูกบอลกลิ้งสนับสนุนวัสดุที่มีให้เพื่อลดปลาหางกับแผ่นบาร์
และลดแรงเสียดทาน
5. จุกหลังติดตั้งด้วยการปรับไฟฟ้าและอุปกรณ์ปรับด้วยตนเอง
และอุปกรณ์ดิจิตอลสามารถแสดงผลได้หากขนาดของตัวหยุดและเวลาในการตัด
6. กันชนด้านหลังติดตั้ง coder และระบบแสดงผลแบบดิจิตอล
เพื่อให้ตำแหน่งของกันชนหลังแสดงขึ้นอย่างแม่นยำยิ่งขึ้นไปอีก
เพิ่มความแม่นยำในการตัดหากเครื่องนี้

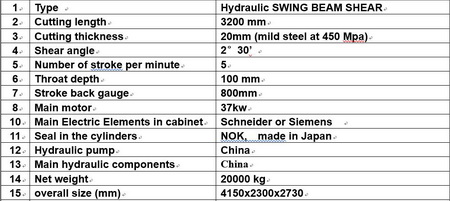

พารามิเตอร์เครื่องตัดแผ่นหนา 20 มม
hudraulic แผ่นเฉือนสเปค
ไฮดรอลิ กิโยตินเฉือน แบบ | ตัด ขนาด (mm) | ตัด มุม | ตัด จำนวน (ขั้นต่ำ -1 ) | กลับวัด (mm) | หลัก เครื่องยนต์ (กิโลวัตต์) | น้ำหนัก (กิโลกรัม) | ทั้งหมด มิติ (mm) |
| QC11Y-6X2500 | 4X2500 | 0.5 ° -2 ° | ≥12 | 20-600 | 7.5 | 5410 | 3170x1620x2010 |
| QC11Y-6X3200 | 6X3200 | 0.5 ° -2 ° | ≥9 | 20-600 | 7.5 | 6750 | 3870x1670x2010 |
| QC11Y-6X4000 | 6X4000 | 0.5 ° -2 ° | ≥10 | 20-600 | 11 | 8800 | 4690x1670x2075 |
| QC11Y-8X2500 | 8X2500 | 0.5 ° -2 ° | ≥11 | 20-600 | 11 | 6245 | 3170x1640x2000 |
| QC11Y-8X3200 | 8X3200 | 0.5 ° -2 ° | ≥10 | 20-600 | 11 | 7365 | 3880x1670x2000 |
| QC12Y-12X2500 | 12X2500 | 0.5 ° -2 ° | ≥8 | 20-800 | 15 | 8000 | 3195x1700x2125 |
| QC11Y-12X3200 | 12X3200 | 0.5 ° -2 ° | ≥8 | 20-800 | 18.5 | 11590 | 3895x1860x2290 |
| QC11Y-12X4000 | 12X4000 | 0.5 ° -2.5 ° | ≥8 | 20-800 | 22 | 14000 | 4800x2100x2460 |
| QC11Y-16X2500 | 16X2500 | 0.5 ° -3 ° | ≥7 | 20-800 | 22 | 10800 | 3235x1950x2345 |
| QC11Y-16X3200 | 16X3200 | 0.5 ° -2.5 ° | ≥7 | 20-800 | 22 | 13150 | 3925x2000x2350 |
| QC11Y-20X3200 | 20X3200 | 0.5 ° -2.5 ° | ≥6 | 20-1000 | 30 | 18000 | 4005x2250x2470 |
| QC11Y-20X2500 | 20X2500 | 0.5 ° -3 ° | ≥6 | 20-1000 | 30 | 14800 | 3355x2220x2470 |
| QC11Y-25X2500 | 8X4000 | 0.5 ° -3 ° | ≥5 | 20-1000 | 45 | 22100 | 3975x2400x2210 |
| QC11Y-8X6000 | 8X6000 | 0.5 ° -2 ° | ≥7 | 20-800 | 22 | 23850 | 7315x2435x2965 |
อุปกรณ์สแตนดาร์ด
- เกจวัดหลังแบบแกน X
- บอลสกรูและแกนขัดมันที่มีความแม่นยำ 0,05 มม.
- Squaring Arm และ Front Support Arms
- วาล์วไฮโดรลิคอิตาลี ATOS
- ตัวเชื่อมต่อท่อ EMB เยอรมัน
- ซีเมนส์มอเตอร์หลักของเยอรมนี
- Tele mecanique / Schneider Electrics
- การป้องกันโอเวอร์โหลดไฮดรอลิก & ไฟฟ้า
- Cutting Line Illumination และ Wire สำหรับการตัดแต่งเส้นเงา
- ใบมีดด้านบนที่มีขอบตัดสองใบและใบมีดด้านล่างที่มีขอบคมตัดสี่ (6CrW2Si)
บริการหลังการขาย
รับประกันคุณภาพ: 2 ปี
เราสามารถให้คำแนะนำวิดีโอและวิศวกรต่างประเทศบริการ
และหากมีอะไรผิดปกติกับเครื่องหลังจากการรับประกันเราสามารถให้คุณอุปกรณ์ของเครื่องที่มีราคาค่าใช้จ่าย
