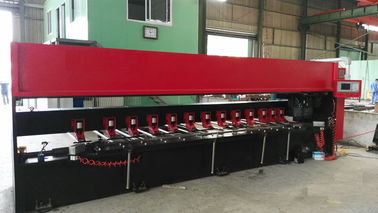

เครื่องเซาะร่อง V CNC อัตโนมัติ 6 มม. GBC05K-1250/4000 สแตนเลส V Groover
เรากำลังผลิตเครื่องเซาะร่องแผ่นวี, ร่องวี, เครื่องตัดวี, เครื่องเซาะร่องวีโลหะแผ่น
ประสิทธิภาพของเครื่องเซาะร่องแผ่นวีซีซี:
เครื่องเซาะร่อง V แผ่นชนิดใหม่ใช้ใบมีดตัดคู่เพื่อตัดแผ่นโลหะ, ใบมีด
ผู้ให้บริการขนย้ายแผ่นได้ผลผลิตสูงและต้นทุนแรงงานต่ำ.
อุปกรณ์นี้เป็นเครื่อง CNC V Groover Machine สำหรับแผ่นโลหะมันใช้
ระบบ CNC ขั้นสูงและการออกแบบที่เป็นนวัตกรรมใหม่พร้อมข้อดี
ความแม่นยำในการประมวลผลสูง ใช้งานง่าย ไม่มีเสียงรบกวน ไม่มีการสั่นสะเทือนและอื่นๆ
ใช้กันอย่างแพร่หลายในแผ่นโลหะ V-groove, U-groove
และการแปรรูปร่องที่ไม่สม่ำเสมออื่นๆ (รวมถึง สแตนเลส อะลูมิเนียม
แผ่นอะลูมิเนียม ทองแดง เหล็ก พลาสติก ไม้ แผงอะครีลิค และ
แผ่นพิเศษอื่นๆ.)โดยเฉพาะอย่างยิ่ง ใช้ได้กับการประมวลผลร่องวี
ของแผ่นโลหะก่อนดัด
เครื่อง CNC แผ่น V ร่องตัวอักษร:
เครื่องเซาะร่อง CNC แผ่น V ใช้บอลสกรูที่แม่นยำเป็นชุดขับเคลื่อนและให้สูง
ความแม่นยำในการตัดเฉือน ดังนั้นจึงมีความสำคัญอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีความละเอียดสูงโครงสร้างนี้คือ
ใช้ในอุปกรณ์ที่เกี่ยวข้องในระดับสากลในต่างประเทศ
เครื่องตัด V อยู่ภายใต้การควบคุมเชิงตัวเลขสามแกนแกนของมัน x (เคลื่อนที่ไปทางขวาและซ้าย)
แกน Y (หน่วยป้อน) และแกน Z (เคลื่อนที่ในแนวตั้ง) ล้วนอยู่ภายใต้การควบคุมของเซอร์โวมันสามารถรับรู้ได้
การตัดเฉือนอัตโนมัติเต็มรูปแบบหลังจากป้อนพารามิเตอร์ ปรับปรุงความแม่นยำของ . อย่างครอบคลุม
การเซาะร่อง
สกรูไดร์ของที่พักเครื่องมือมีโครงสร้างเกลียวหลายแบบสำหรับเครื่องจักรที่แม่นยำมันคือ
โดดเด่นด้วยจุดรับแรง ny manny ที่สม่ำเสมอและแม่นยำของการเซาะร่อง
ขับเคลื่อนด้วยระบบไฮดรอลิค, ระบบกด, สร้างแรงกดดันขนาดใหญ่, การยึดที่เชื่อถือได้
แรงและเสียงรบกวนเล็กน้อยและการใช้พลังงาน
หน่วยป้อนด้านหลังขับเคลื่อนด้วยสกรูคู่ strcccucutree และพื้นผิวมีตำแหน่งg
ความแม่นยำ
เครื่องเซาะร่อง V ยาว 6000 มม. ข้อมูลทางเทคนิค:
สิ่งของ | 1250/6000 | 1250/5000 |
ความยาวตัด | 6000mm | 5000mm |
ความกว้างของการตัด | 1250mm | 1220mm |
ความหนาของแผ่น | 0.6-4mm | 0.6-4mm |
แม็กซ์ความเร็วในการตัด | 0-1000mm/วินาที | 0-1000mm/วินาที |
แม็กซ์ความเร็วในการกลับของ X Dolly | 0-1000mm/วินาที | 0-1000mm/วินาที |
ความเร็วในการเคลื่อนที่ของแกน Y | 20 ม./นาที | 20 ม./นาที |
ความเร็วในการเคลื่อนที่ของแกน Z | 20 ม./นาที | 20 ม./นาที |
การควบคุมแกน X | การควบคุมตัวขับความถี่ AC ยี่ห้อ Delta |
ตัวขับความถี่กระแสสลับ การควบคุม ยี่ห้อ Delta |
การควบคุมแกน Y,Z | การควบคุมไดรเวอร์เซอร์โว ยี่ห้อ Delta |
การควบคุมไดรเวอร์เซอร์โว, แบรนด์เดลต้า |
คู่มือการเชิงเส้นและบอลสกรู | ไต้หวัน HIWIN | ไต้หวัน HIWIN |
การแบก | SKF | SKF |
กำลังมอเตอร์แกน X | 4KW | 4KW |
กำลังมอเตอร์แกน Y/Z | 1.5/ 1.0 กิโลวัตต์ | 1.5/ 1.0 กิโลวัตต์ |
ระบบควบคุม | Siemens PLC | Siemens PLC |
เคเบิ้ล |
สายหลัก : IGUS เยอรมนี |
สายหลัก : IGUS เยอรมนี |
ขั้นตอนการตัดสูงสุด | 15 รอบ | 15 รอบ |
ขนาดเครื่อง | 7600x2350x1550(มม.) | 66200x2350x1550(มม.) |
น้ำหนักเครื่อง | 10600kg | 9300กก. |
เซอร์โวไดรฟ์เครื่องเซาะร่อง V อธิบาย:
เครื่องตัดวีนี้ประกอบด้วยเตียง, บีม, ที่วางเครื่องมือ, ระบบซีเอ็นซี, นิวเมติก
ชุดจับยึดวัสดุ ระบบเป่าลมอัดและระบบทำความเย็นมันเป็นโครงสำหรับตั้งสิ่งของ
ประเภทเครื่องเซาะร่อง
เตียงและคานเป็นโครงสร้างแบบกล่องโครงสร้างเหล็กเชื่อม แบ่งเบาบรรเทา aging
เพื่อขจัดความเครียดความแข็งแกร่งและความแม่นยำที่ดี
การกระทำส่วนที่เหลือของเครื่องมือในการเดินหน้าและถอยหลัง (แกน Y1) ขึ้นและลง (แกน Z)
และไปข้างหน้าและข้างหลังค้างไว้ (แกน Y2) ทั้งหมดควบคุมโดยระบบซีเอ็นซี
ไดรฟ์ AC Servo การส่งบอลสกรูที่มีความแม่นยำสูงและความแม่นยำของตำแหน่ง
การเคลื่อนตัวของลำแสง (แกน X) ไปทางซ้ายและขวาใช้ตัวขับมอเตอร์แปลงความถี่ ac,
การเคลื่อนที่ของเกียร์ด้วยเกียร์และแร็คด้วยความเร็วสูง ความสามารถในการบรรทุกที่แข็งแกร่ง
ระบบจับยึดด้วยลมช่วยให้มั่นใจได้ถึงความแม่นยำในการตัดเฉือนและการทำซ้ำ
ความแม่นยำซึ่งสามารถปรับความหนาของแผ่นต่างๆ ได้โดยอัตโนมัติ
อุปกรณ์ให้อาหารด้านหลังของ CNC V groover:
ระบบควบคุม CNC H6DK ของเครื่องตัดแผ่น CNC V:
เครื่องตัดแผ่น CNC V เครื่องร่องคู่:
โต๊ะทำงานและนิวเมติกกดบนเครื่องเซาะร่องแผ่น 10 ฟุต:
ระบบไฟฟ้าของเครื่องเซาะร่องจาน CNC:
อุปกรณ์เสริมที่แนบมา:
